　　在各类密封解决方案中，O型圈是应用非常广泛、结构超简单的一种密封元件。虽然结构简单，但其尺寸标准、材料选择以及安装方式，都会直接影响密封系统的可靠性和使用寿命。

　　本文将从尺寸标准、关键参数、常见规格以及材料选型几个方面，对O型圈进行系统梳理，供工程选型和技术参考。

　　一、常见O型圈尺寸标准

　　目前工业领域中，O型圈主要采用以下两类尺寸标准：

　　1.ISO3601(国际标准)

　　ISO3601由国际标准化组织制定，是全球应用最广泛的O型圈尺寸规范之一。

　　统一规定了O型圈的内径(ID)和截面直径(CS)；

　　适用于液压、气动、汽车、通用机械等工业领域；

　　便于国际设备通用和替换。

　　2.AS568A(美标)

　　AS568A(又称MIL-S-8805)主要应用于美国标准体系设备中。

　　广泛用于航空航天、军工及进口设备；

　　采用编号体系，选型直观；

　　在高精度和成熟工业系统中使用较多。

　　二、O型圈的关键尺寸参数

　　在选型过程中，理解以下两个核心参数尤为重要：

　　参数含义示例

　　外径(OD)=ID+2×CS

　　外径通常用于安装空间评估，但实际选型仍以ID和CS为准。

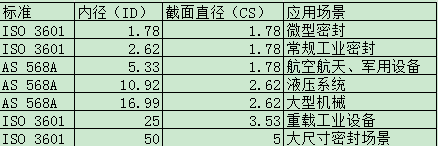

　　三、常见O型圈尺寸示例(单位：mm)

　　标准内径(ID)截面直径(CS)典型应用

　　实际选型时，应结合密封槽结构、公差和工况进行确认。

　　四、O型圈常见材料及适用环境

　　不同材料在耐介质、耐温和使用寿命方面差异明显，合理选材是确保密封可靠性的关键。

　　材料主要特性适用环境

　　五、选型与安装注意事项

　　在实际应用中，以下几点往往比单纯的尺寸选择更重要：

　　尺寸匹配：确认密封槽尺寸，保证合理的压缩率，避免过度挤压或压缩不足

　　材料兼容性：根据介质类型选择合适材料，避免化学不相容导致老化

　　安装方式：防止过度拉伸、扭曲或划伤，必要时使用兼容润滑剂

　　工况校核：在高温、高压或动态工况下，应综合考虑材料硬度与结构设计

　　O型圈结构虽小，但其尺寸标准、材料性能和安装细节，直接决定了密封系统的稳定性和维护成本。掌握常用标准和选型逻辑，有助于在设计和维护阶段减少不必要的风险。

　　如需针对具体工况(压力、温度、介质或结构)进行O型圈选型分析，欢迎与我们联系，我们可提供更有针对性的技术建议与应用支持。
